定位裁切机
2019-10-28 22:57 来自: 邦企创源自动裁切机

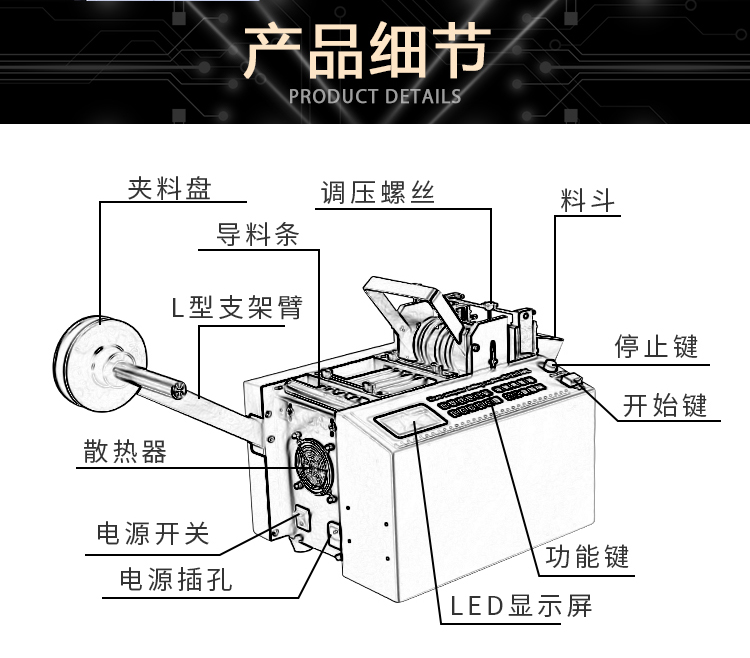

裁切机工作原理先走设定的送料长度，以设定的送料速度运行，期间系统不受光电眼的信号的影响。然后电机以设定的追色速度运行，在追色长度范围内系统接收来自光电眼的信号，在收到光电眼的低电平信号后，裁刀电机运转360度，即裁刀裁切一次，然后重复以上动作。如果系统在追色范围内没有接收到光电眼的低电平信号，则系统停止运行。如下图：
一、裁切机参数说明
为了保障安全，设置参数之前，应先停止机器运行;按“设置”键选择并后移要设置的各参数，按“F1/功能”键选择并前移要设置的各参数，按“←”“→”键选择数据位，按“↑”“↓”键加减参数值，按“退出”键退出参数设置，按“确认”键保存参数并退出设置，按“复位”键参数清‘0’。
1、“设置”键进入以下参数
(1) “送料长度”：裁切的长度设置;
(2)“送料速度”：送料步进速度设定;
(3)“产量设定”：产量计数设定;
(4) “批量设定”：产量计数设定;
(5) “定位偏移”：产量计数设定;
(6) “切刀时间”：切刀步进的运行速度;
2、按“F1”键2秒进入以下参数
(1) “批量延时”：批量到达后暂停时间;
(2) “重启延时”自动运行的间隔时间;
(3) “归零速度”：
(4)“点动速度”：手动送料的速度值;
(5) “裁切次数”：自动运行时送料一次裁刀运行的次数;
(6) “切刀角度”：裁刀裁切时运行的角度，默认设置为360度;
(7) “追色长度”：追色区域宽度;
(8) “追色速度”：送料电机在追色区域的速度值。
二、裁切机操作说明：
在待机状态，按“启动”键开始运行，再按“停止”键停止运行，按“→”“←”键手动送料，按“↓”“↓”键手动切刀，按“复位”键2秒为产量清‘0’。在自动状态时，按“启动”后一直反复运行，在手动状态时，按一次启动运行一次。
四、裁切机应用示例

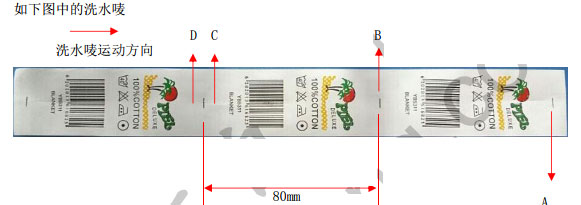

如下图中的洗水唛
洗水唛运动方向
80mm
洗水唛总长为80mm，其中短线为裁切点，也是作为定位点，即图中A点，BC两点的间距为78mm，CD两点的间距是6mm。调试步骤如下：
步骤一：上料，用导料条固定其位置，防止在运行过程中走偏;
步骤二：调节洗水唛的位置，使裁切点刚好在裁刀下;
步骤三：教导光电眼，CD段为感应区域，使其在白色部分输出高电平，在短线部分输出低电平，就是让光电眼在短线部分不亮灯，在白色部分亮灯，具体设置请参照光电眼的使用说明。
步骤四：调节光电眼的位置，使其短线刚好位于短线处;
步骤五：设置参数，设置“送料长度”为78，“送料速度”为3000，“追色长度”为6mm，“追色速度”为500.
步骤六：运行
注：1、BC的长度一定小于80mm,但是BC加CD的长度一定大于80mm。
2、CD段的区域除了短线外最好无其他干扰。
3、开始调试的时候速度可以慢一点，以便于调试。调试成功后速度可以调快。
4、在步骤三中，如果在短线部分不亮灯不裁切的话，可以调成短线部分亮灯。
