全自动电脑裁切机

  一、自动裁切机产品原理

  本机采用微电脑数控显示装置,裁切长度,数量,送料速度自由设定,加装可调节滚轮送料机构,两边自动调节压力及升降,可以快速放料,配合顶针式送料机构,有效防止材料划伤。主要适用于带材高速冷/热全/半断裁切。精度高,损耗少,机型设计符合人体工学原理,操作简单自动化高.

  邦企创源专业设计制造的全自动裁切机、切带机、切片机,型号有QC-100/100D/100S、QC-200、QC-300、QC-400、QC-500、QC-600、QC-700、QC-800等带复位功能全自动电脑裁切机、切片机、切带机,可全自动定长裁切各种管状、带状、线状材料。产品简单实用,节约大量人力物力财力。

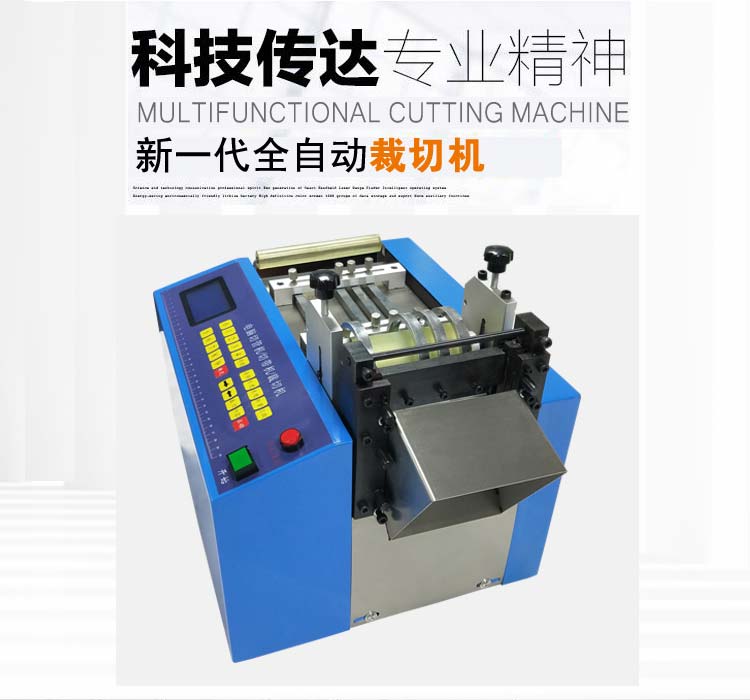

自动裁切机图片

自动裁切机图片

二、电脑性能特点

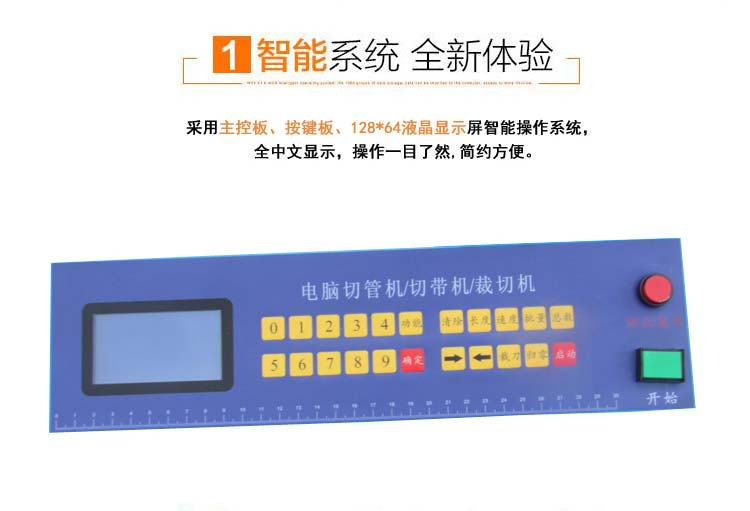

自动裁切机智能系统
自动裁切机智能系统

  1.专用的机械结构和特殊刀具,配以专业的软件控制完全解决切口不平的问题:达到切口平/度准.

  2..独立开发的专用裁切机运动控制系统,核心技术,且适用于各行业设备定长切割.

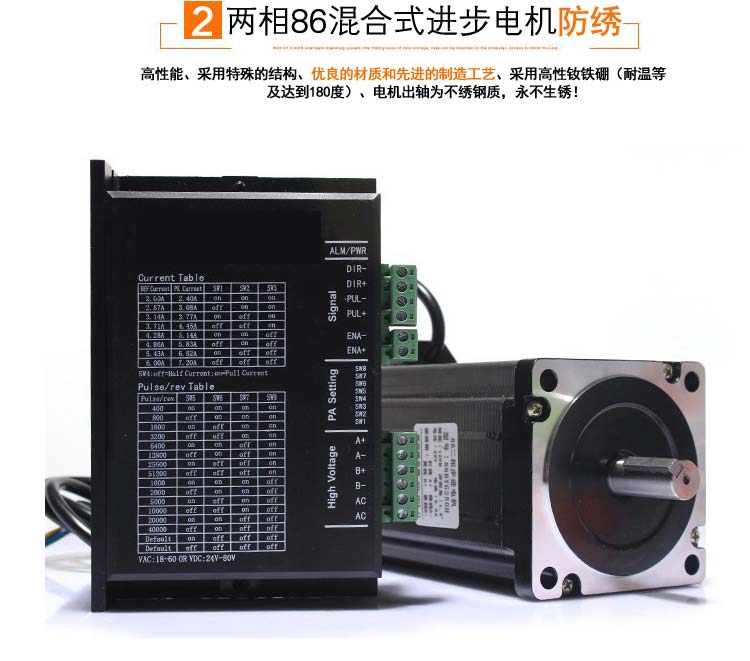

自动裁切机步进电机

自动裁切机步进电机



  3.全中文LCD大屏显示,操作一目了然,简约方便.

  4.高速送料,微电脑程序控制精度达0.1.

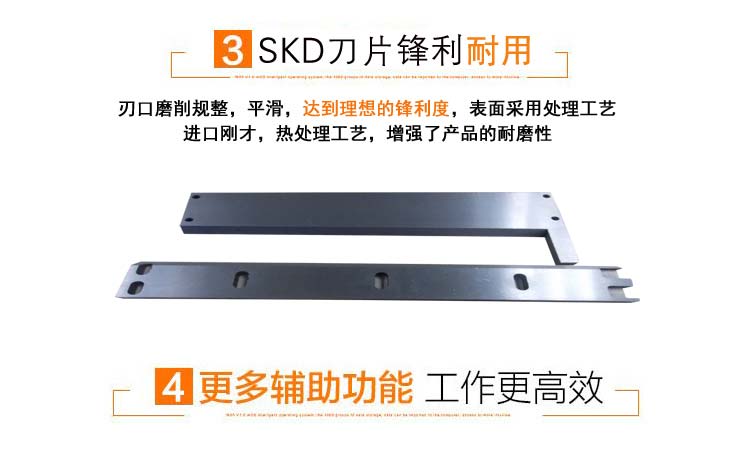

自动裁切机刀片

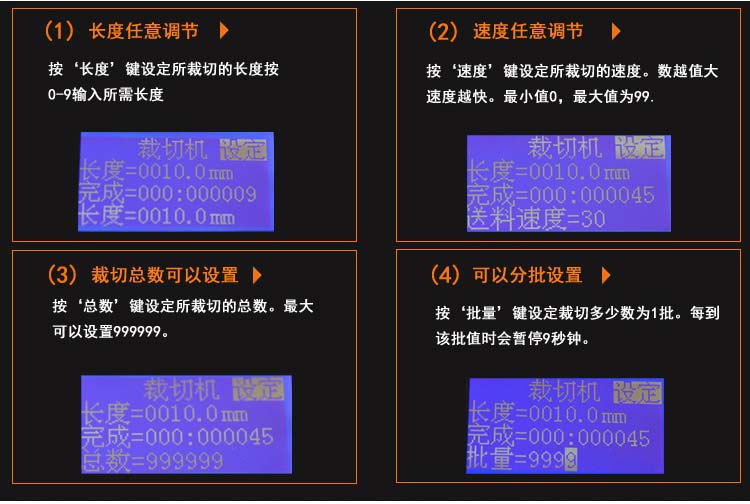

自动裁切机操作设置界面
自动裁切机操作设置界面

  5.长度和速度任意连续可调,实现高效率作业.

  6.切刀速度可调,完全掌控裁切机高低速.

  7.设置自能动分组累计及总累计计数.

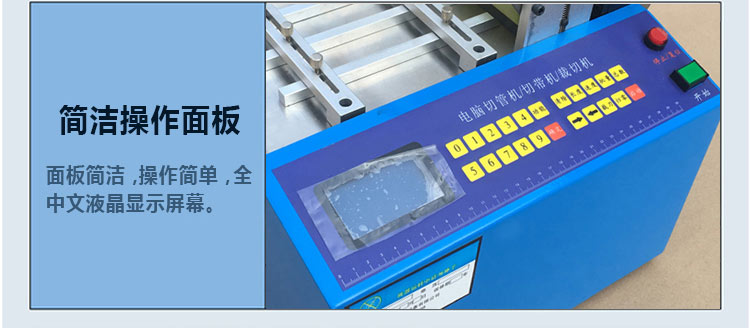

裁切机操作面板
裁切机操作面板

  8.批量暂停及延时时间可设定.

  9.缺料自动停机,不需要专门盯守.

  三、裁切机产品细节图;

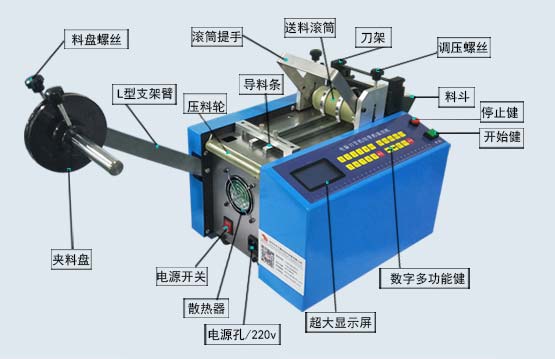

全自动微电脑裁切机结构图
全自动电脑结构图

  四、电脑切管机产品参数:

  品牌:邦企创源

  型号:QC-100

  1.电源:220V

  2.切断长度: 0.1mm-----9999.9mm

  3.切断宽度: 0 --100mm;

  5.重量:29KG

  6.刀具材质 SKD2材质刀片

  7.送料速度:可调

  8.规格:长*宽*高L400*W350*H390 mm

  9.功率:350W

  10.电机:(86步进)和(57步进)

  11.步进电机驱动器:QC-10011

  12送料滚轮:优力胶

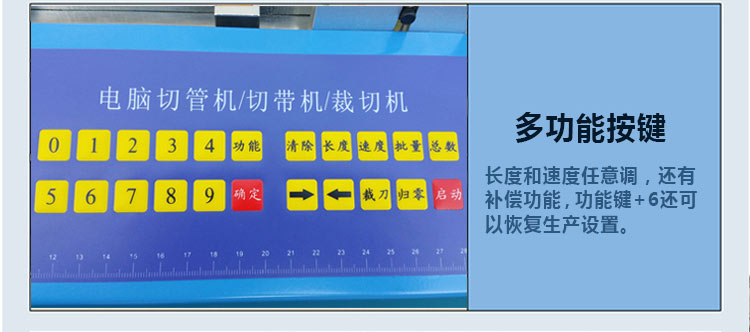

裁切机功能按键

裁切机功能按键

  五、全自动裁切机适用范围:

  广泛适用于电子行业、汽摩配行业、服装皮革行业、电器、电机、玩具、变压器等行业.(不同材料有不同要求)
全自动电脑裁切机应用范围
全自动电脑机应用范围

  六、质保期限:

  深圳市邦企创源自动化设备有限公司独立开发的专用电脑裁切机运动控制系统,适用于各行业设备定长切割,整机保修一年,电路保修3年,永久售后服务。

  七、合作客户:

  富士康集团(深圳、佛山、昆山)、深圳长城开发、拓邦股份、惠州LG、上海伟创力、兴英电脑、北京欧姆电子、佛山美的、珠海格力、江西格康、惠州新丰家私、云南钜峰、台州信溢、广州升和电器、山东博汇、哈尔滨哈飞汽车、知名大型企业。

自动裁切机使用方法



标准裁切机解剖图



  标准裁切机解剖图

  自动裁切机使用步骤:

  一.把材料放在⑦上面然后用⑧两边把材料夹住固定好然后把材料经过⑨下面到⑥那里把两根固定材料但是不要夹太紧不然机器拉不动的。

  二. 现在把机器上面的⑤扭好,两边力度一样扭进去三分之二先,然后把电源线插在⑾那里,然后按⑿打开机器,把材料送到④那里,按住箭头前进键,材料就会跟着上滚轮送到刀口下面。

  三. 当材料送到刀口的时候,按一下清除键刀就会往下切一刀,这时候就要设置好你要切的长度,按长度按键输入你要裁切的长度,然后按确定。当材料长度设置好之后你再按速度键,然后输入3再确定。因为试机的时候速度不能太快,首先切3-4根出来看看长度。

  四 如果切出来的长度是一样的跟设置的没误差,或者误差只有一点一点再您接受范围之内,那么你可以把速度再加快了,可以设置到10再看看。如果切出来长度长短不一的话,建议你把⑤那里再扭紧点就好了。

  五.最后就是我们裁切机的一些功能的按键介绍了,功能键+6恢复出厂设置,功能键+5是步长设置也就是你设置之后按前进后退箭头时候滚轮送料速度。功能+3就是补偿功能了,请对着说明书设置。

  广泛适用于电子行业、汽摩配行业、服装皮革行业、电器、电机、玩具、变压器等行业.(不同材料有不同要求)
